7 основных областей применения стеатитовых керамических компонентов в электротехнической и автомобильной промышленности

Стеатитовая керамика — это техническая керамика на основе силиката магния, которая десятилетиями используется в электроизоляции и промышленных компонентах. Сочетание электроизоляционных свойств, механической прочности, стабильности размеров, относительно низких диэлектрических потерь и хороших высокотемпературных характеристик делает ее полезной в тех областях применения, где обычные полимеры могут размягчаться, деформироваться или терять изоляционные свойства.

Для инженеров и промышленных покупателей ценность стеатита заключается не только в том, что он является электрическим изолятором. Этот материал также может обеспечивать структурную поддержку, сохранять точные размеры при нагревании и выдерживать длительное воздействие электрических и механических нагрузок. В зависимости от марки и технологического процесса, из стеатита можно изготавливать бусины, втулки, прокладки, клеммные колодки, основания, держатели, гильзы и другие прецизионные детали.

В этой статье рассматриваются семь практических применений и объясняется, как определить, подходит ли стеатит для конкретного электрического или автомобильного компонента.

Почему стеатитовая керамика используется в промышленных компонентах?

Стеатит в основном основан на силикате магния, полученном из талька. После формования и спекания он обладает сочетанием свойств, которое трудно получить от одного полимера или металлического материала.

Типичные коммерческие данные показывают, что стеатит может обладать прочностью на изгиб около 140–160 МПа, теплопроводностью около 2,5–3,0 Вт/м·К, коэффициентом теплового расширения приблизительно 8,5–10 × 10⁻⁶/°C и максимальной рабочей температурой около 1200 °C, в зависимости от марки и условий применения. Некоторые марки с низкими потерями также обеспечивают объемное удельное сопротивление выше 10¹⁴ Ом·см при комнатной температуре. Эти значения следует рассматривать как специфические для данной марки, а не как универсальные характеристики.

*Фактические характеристики зависят от состава керамики, геометрии, атмосферы, частоты, температуры и метода испытаний.

В контексте промышленных закупок это означает, что материал следует выбирать с учетом всех условий эксплуатации, а не только по максимальной температуре или теплоизоляционным характеристикам.

1. Электрические изоляторы, проходные изоляторы и вводные кабели

Одно из наиболее распространенных применений стеатита — электроизоляция.

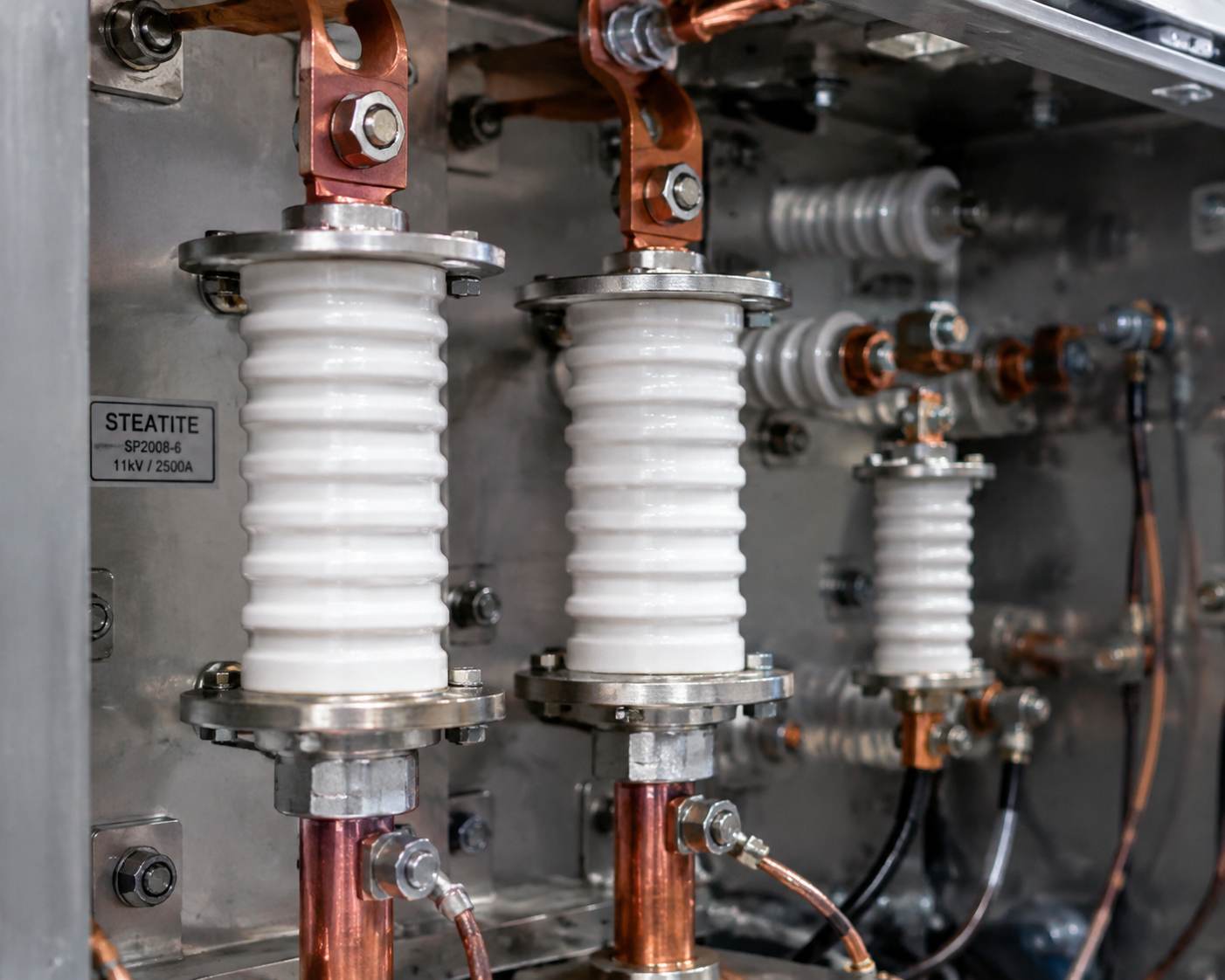

Втулки и проходные элементы отделяют проводящие части от корпусов, рам, монтажных конструкций или соседних проводников. Они особенно полезны в тех случаях, когда электрическая изоляция должна оставаться стабильной, даже если компонент подвергается воздействию повышенных температур.

Изделия из стеатита обычно изготавливаются в виде втулок, изоляционных шариков, муфт, клеммных компонентов и других изоляционных конструкций.

Например, керамическая втулка может выполнять одновременно три функции:

• Обеспечьте электрическую изоляцию.
• Окажите механическую поддержку проводнику.
• Сохраняет свою геометрическую форму во время нагревания и охлаждения.

Благодаря этому керамика особенно привлекательна для использования в отопительном оборудовании, распределительных устройствах, контрольно-измерительном оборудовании и промышленных электротехнических узлах.

При покупке Стеатитовые керамические изоляторыИнженерам следует проверять требуемое напряжение, расстояние утечки, рабочую температуру, механическую нагрузку, способ монтажа и условия окружающей среды, а не указывать только материал.

2. Корпуса и основания предохранителей

Системы защиты с предохранителями требуют наличия изоляционных компонентов, способных удерживать электрическую энергию, сохраняя при этом механическую целостность.

Стеатит используется для корпусов предохранителей, оснований предохранителей и сопутствующих компонентов, поскольку он сочетает в себе электрическую изоляцию и механическую прочность. В ассортименте коммерческой продукции из стеатита представлены корпуса предохранителей, предназначенные для применения в системах электрозащиты.

Корпус предохранителя также должен обладать достаточной точностью размеров. Низкая стабильность размеров может повлиять на положение клемм, контактное давление, допуски при сборке и, в конечном итоге, на надежность защитного устройства.

Для производителей, выпускающих предохранители различных типоразмеров, изготовление керамических деталей на заказ может быть особенно полезным, поскольку геометрия компонента может быть адаптирована к требованиям электрической конструкции и сборки.

3. Нагревательные элементы и высокотемпературное электрооборудование

Стеатит также широко используется в нагревательных элементах.

Электрические системы нагрева создают сложное сочетание температуры и электрического напряжения. Металлические нагревательные провода нуждаются в механической поддержке и электрической изоляции, в то время как окружающие компоненты должны выдерживать многократные циклы нагрева и охлаждения.

Держатели, бусины, основания и опоры для проволоки из стеатитовой керамики позволяют надежно удерживать резистивные проволоки в нужном положении, предотвращая при этом нежелательный электрический контакт с металлическими конструкциями.

Типичные области применения включают:

• Промышленные нагреватели
• Электрические печи
• Нагревательные шкафы
• Оборудование для резистивного нагрева
• Оборудование для термообработки
• Бытовые и коммерческие отопительные приборы

Производители стеатита относят к числу своих основных видов продукции керамические держатели, держатели для резистивной проволоки, основания и изолирующие шарики.

Для систем отопления непрерывного действия группам по закупкам следует оценивать температурные циклы, а не полагаться только на заявленную максимальную рабочую температуру. Компонент, выдержавший однократное воздействие высокой температуры, может вести себя иначе при тысячах циклов нагрева и охлаждения.

4. Клеммные щиты и системы электрических соединений

Клеммные колодки представляют собой механическую платформу для соединения и организации электрических проводников. В условиях высоких температур обычные полимерные клеммные колодки могут оказаться непригодными, поскольку их механические и изоляционные свойства могут ухудшаться с повышением температуры.

Клеммные щиты из стеатита обеспечивают электрическую изоляцию в сочетании с механической жесткостью и стабильностью размеров. Они используются в отопительных приборах, электрощитах и ​​других электротехнических узлах.

Для производителей промышленного оборудования геометрия клеммной платы зачастую так же важна, как и сам керамический материал.

К важным проектным переменным относятся:

Это одна из областей, где Керамические детали из стеатита, изготовленные на заказ. может обеспечить практическое преимущество по сравнению со стандартными компонентами.

5. Автомобильные системы зажигания и высокотемпературные компоненты

В автомобильных системах изоляционные материалы подвергаются воздействию вибрации, тепла, электрического напряжения, масла, паров топлива и резких перепадов температуры.

Керамические материалы имеют долгую историю применения в автомобильной электроизоляции. Свечи зажигания — хорошо известный пример керамической электроизоляции, хотя современные изоляторы свечей зажигания, как правило, изготавливаются из высокочистого оксида алюминия, а не из обычного стеатита. Изолятор отделяет высоковольтный проводник и электрод от металлического корпуса.

Тем не менее, стеатит можно рассматривать в качестве материала для отдельных компонентов автомобильных систем и систем зажигания, если его электрические, механические и тепловые характеристики соответствуют требованиям применения.

Возможные области применения включают:

• Изоляционные прокладки
• Терминальные поддержки
• Вспомогательные элементы системы зажигания
• Изоляционные конструкции, связанные с датчиками
• Высокотемпературные электрические держатели
• Керамические втулки и гильзы

Важным моментом является подбор материала. Для компонента, непосредственно подвергающегося воздействию камеры сгорания или чрезвычайно агрессивным термическим циклам, может потребоваться использование оксида алюминия, диоксида циркония, кордиерита или другой специализированной керамики.

6. Автомобильные электрические и электронные узлы

Современные автомобили содержат все большее количество электрических и электронных систем. Высокотемпературные зоны вокруг двигателей, выхлопных систем, исполнительных механизмов, датчиков и силовой электроники могут создавать сложные проблемы при выборе материалов.

Стеатит привлекателен в тех областях, где компоненту в первую очередь необходима электрическая изоляция, умеренная механическая прочность, стабильность размеров и термостойкость. Поставщики технической керамики также считают автомобильную промышленность перспективной областью применения стеатита и родственных керамических материалов.

Применительно к автомобильной промышленности инженерам следует учитывать весь тепловой профиль, а не только максимальную температуру.

Полезная последовательность оценки выглядит следующим образом:
Рабочая температура → Термоциклирование → Электрическое напряжение → Механическая вибрация → Химическое воздействие → Допуски на размеры → Производственный процесс

Например, если компонент подвергается вибрации, простого выбора керамики с достаточной прочностью на сжатие недостаточно. Острые углы, отверстия, тонкие участки и концентрация напряжений могут существенно повлиять на надежность.

7. Высокочастотное измерительное и контрольное оборудование

Стеатит также используется в измерительных, контрольных и высокочастотных электротехнических приложениях, поскольку подходящие марки сочетают в себе электрическую изоляцию с низкими диэлектрическими потерями и стабильностью размеров.

Стеатит традиционно используется для изоляции таких компонентов, как прокладки, кольца, бусины, втулки, разъемы и другие прецизионные электрические детали.

Это может быть полезно в следующих случаях:

• Высокочастотное оборудование
• Электрические системы управления
• Измерительные приборы
• Изоляционные структуры, связанные с радиочастотным излучением
• Компоненты коммутатора
• Прецизионные электротехнические узлы

Однако диэлектрические характеристики зависят от частоты и температуры. Характеристики керамики, которые кажутся удовлетворительными при комнатной температуре и низких частотах, не следует автоматически предполагать, что они будут работать так же хорошо на более высоких частотах.

Для радиочастотных или прецизионных применений запросите у производителя керамики информацию о диэлектрической постоянной, коэффициенте диссипации, объемном удельном сопротивлении, а также об условиях испытаний при фактической рабочей частоте и температуре.

Как выбрать подходящий компонент стеатита

Выбор материалов следует начинать с условий эксплуатации, а не с названия компонента.

Такой подход помогает избежать распространенной ошибки при покупке: выбора керамического материала только потому, что его максимальная допустимая температура, по-видимому, выше, чем температура применения.

Стандартные и изготовленные на заказ керамические детали из стеатита

Стандартные керамические компоненты подходят в тех случаях, когда их размеры и электрические характеристики соответствуют существующей конструкции. Они позволяют снизить затраты на оснастку и сократить время закупки.

Детали, изготовленные на заказ, становятся более полезными, когда компонент должен подходить к запатентованной сборке.

Индивидуальный дизайн может включать в себя:

• Нестандартные схемы расположения отверстий
• Многоступенчатые диаметры
• Канавки и элементы позиционирования
• Тонкостенные сечения
• Специальная геометрия крепления
• Жесткие допуски по размерам
• Встроенные слоты или каналы

Для производителей оригинального оборудования и промышленных предприятий изготовление деталей на заказ также может сократить количество операций вторичной сборки.

Однако при проектировании керамических изделий необходимо с самого начала учитывать особенности производственного процесса. Острые внутренние углы, излишне тонкие секции и плохо контролируемые допуски могут усложнить изготовление и увеличить процент брака.

Практическое сравнение семи приложений

Что должно быть включено в запрос предложений по стеатитовой керамике?

Технически обоснованный запрос предложений должен содержать не только чертеж и наименование материала.

Как минимум, необходимо предоставить:

1. Чертеж детали: Укажите размеры, допуски, отверстия, резьбу, канавки и критически важные поверхности.
2. Требования к электропитанию: Укажите рабочее напряжение, сопротивление изоляции, диэлектрическую прочность, частоту и, если применимо, необходимый метод испытаний.
3. Тепловые требования: Укажите непрерывную температуру, пиковую температуру, скорость нагрева, скорость охлаждения и ожидаемое количество тепловых циклов.
4. Технические требования: Определите нагрузки, возникающие при сжатии, изгибе, вибрации, ударе или сборке.
5. Требования к поверхности: При необходимости укажите требования к остеклению, шероховатости, металлизации или другим параметрам поверхности.
6. Количество: Годовой объем производства и размер партии могут влиять на выбор наиболее экономичного метода формовки и изготовления оснастки.
7. Требования к проверке: Перед началом производства определите требования к контролю размеров, электротехническим испытаниям, визуальному осмотру и отбору проб.

Эта информация позволяет поставщику определить, соответствует ли товар стандарту. Компоненты из стеатитовой керамики Достаточно ли одного варианта, или же более подходящим будет индивидуальный состав и геометрия?

Когда стеатит — правильный выбор

Стеатит особенно привлекателен в тех случаях, когда промышленный компонент должен сочетать в себе электрическую изоляцию, механическую жесткость, стабильность размеров и устойчивость к высоким температурам без ненужного перехода на более дорогую усовершенствованную керамику.

Это не всегда лучший вариант керамики для любого применения. Оксид алюминия может быть предпочтительнее, когда требуются более высокие электрические характеристики или механическая прочность; кордиерит может быть полезен в некоторых областях применения, подверженных термическим ударам; а другие передовые керамические материалы могут быть выбраны для экстремального износа, теплопроводности или работы в условиях высокого напряжения.

Таким образом, наиболее эффективный процесс выбора материала начинается с определения условий эксплуатации, геометрии компонента, объема производства и требуемого срока службы. После определения этих факторов производители могут установить, какое техническое и коммерческое решение лучше — стандартные компоненты из стеатита или изготовленные на заказ керамические детали из стеатита.

Для производителей электрооборудования и автомобильных комплектующих цель состоит не просто в том, чтобы найти керамическую деталь, соответствующую чертежу. Более эффективный подход заключается в одновременном указании электрических, тепловых, механических и производственных требований, чтобы готовый керамический компонент оставался надежным на протяжении всего ожидаемого срока службы.
