Керамический нагревательный изолятор Shenxing, стеатитовый керамический корпус для резистора

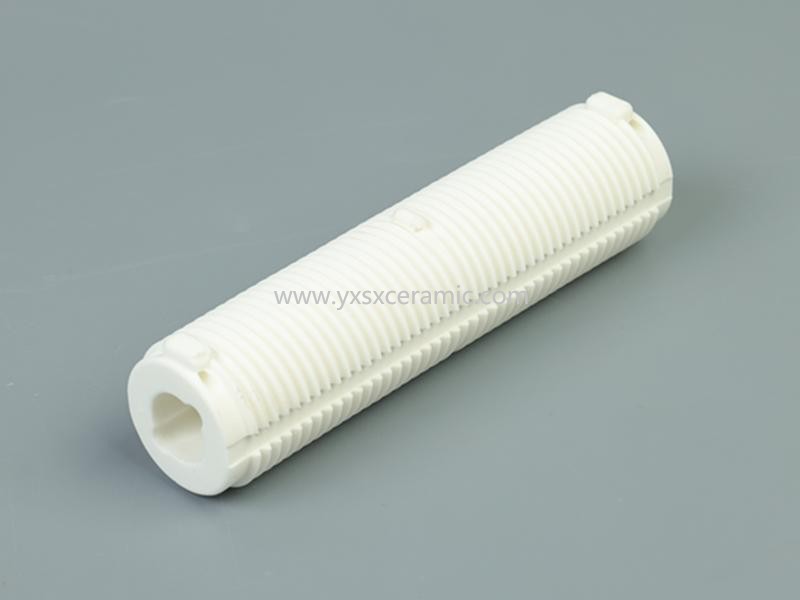

Керамический стержень из оксида алюминия обладает превосходными электроизоляционными свойствами, что позволяет эффективно предотвращать утечку тока. Он часто используется в качестве сердечника резисторов, что снижает уровень шума и обеспечивает более стабильное сопротивление, позволяя резисторам работать на высокой мощности при более высокой плотности интеграции.Керамический стержень из оксида алюминия не является пассивным держателем; это активная, функциональная часть конструкции резистора:Электроизоляционная подложка: её основная функция — служить основой, которая является отличным электроизолятором. Резистивная проволока (например, нихром, кантал) намотана вокруг этого стержня, а оксид алюминия предотвращает замыкание витков друг на друга или на внешнее заземление.Механический сердечник: обеспечивает жёсткую структурную основу резистора, обеспечивая его механическую прочность и устойчивость. Он должен быть устойчив к изгибу, растрескиванию и вибрации во время работы.Теплоотвод/теплоотвод: Это критически важная функция. Пока резистивная проволока нагревается, алюминиевый стержень поглощает это тепло. Для керамики оксид алюминия обладает хорошей теплопроводностью, что позволяет ему отводить тепло от проволоки, распределять его по всей длине и рассеивать в окружающий воздух или на внешний корпус резистора. Это предотвращает образование «горячих точек» и позволяет резистору выдерживать более высокие уровни мощности.

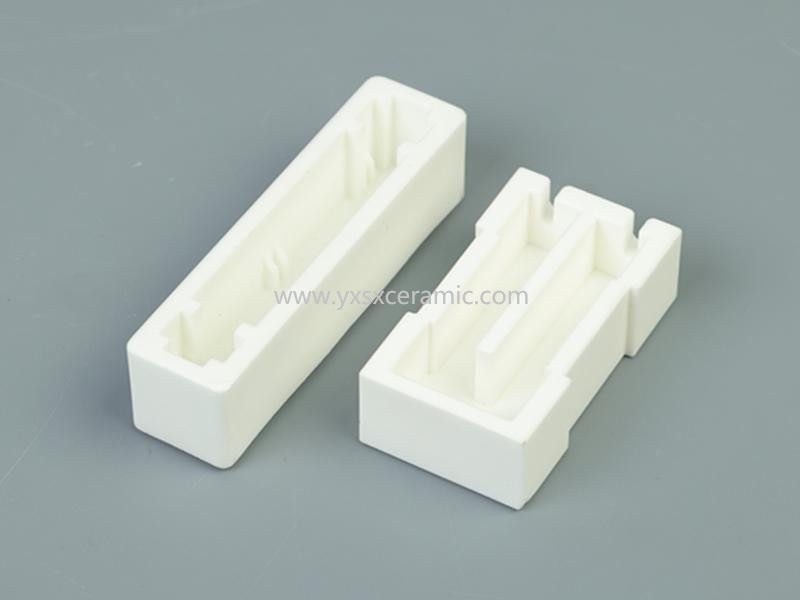

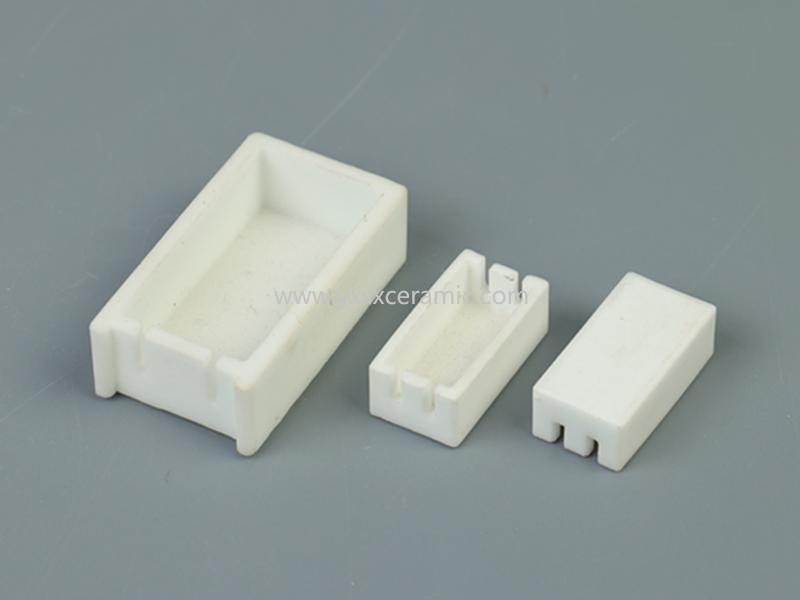

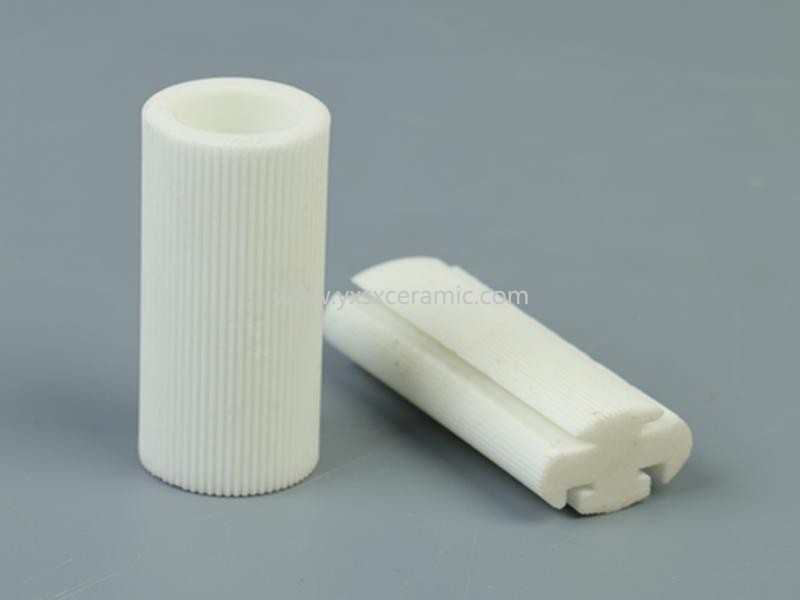

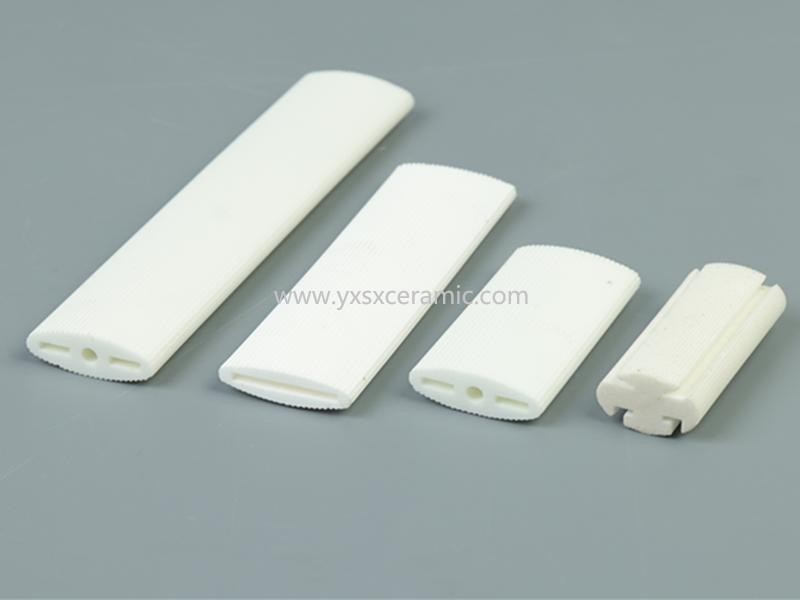

Распространенные типы резисторов в корпусах из стеатитастеатитовая керамика в следующих типах резисторов:Проволочные резисторы:Конструкция: Резистивная проволока (например, нихром) намотана вокруг стержня или трубки из стеатитовой керамики. Стеатитовый корпус служит сердечником для обмотки. Для более высокой мощности сборку часто помещают в более крупную стеатитовую трубку или корпус, заполняя пространство силиконовым клеем для лучшей теплопередачи и защиты от воздействия окружающей среды.Внешний вид: Обычно это цилиндрический корпус белого, коричневого или сероватого цвета с металлическими торцевыми крышками и аксиальными выводами. Силовые пленочные резисторы: Похожи на проволочные, но резистивная пленка наносится на стержень из стеатита вместо проволоки. Цементные резисторы: особый тип проволочного резистора, в котором стеатитовый корпус заполнен теплопроводным негорючим цементом для повышения номинальной мощности и защиты элемента.
