Применение керамических изоляторов из оксида алюминия в электронике и энергетическом оборудовании.

Инженерные группы указывают в качестве материала оксид алюминия (Al).₂O₃Керамика на основе оксида алюминия обеспечивает исключительную диэлектрическую прочность, высокую теплопроводность, механическую прочность и экономичность. Этот керамический изолятор решает критически важные проблемы теплоотвода в силовых полупроводниках. Он также предотвращает разрушительные электрические дуговые пробои в высоковольтном оборудовании. Специалисты по тепловому менеджменту и менеджеры по закупкам полагаются на стандартизированные технические параметры от таких производителей, как Yixing Shenxing, для обеспечения стабильности системы при экстремальных электрических нагрузках.

Основные выводы

• Алюмокерамические материалы эффективно блокируют нежелательное электричество и рассеивают тепло в силовой электронике.

• Алюминиевые подложки обеспечивают соответствие коэффициентам теплового расширения кремния и предотвращают растрескивание паяных соединений.

• В высоковольтных электросетях для предотвращения опасных электрических дуговых разрядов используются изоляторы из оксида алюминия.

• Плотный оксид алюминия выдерживает экстремальные температуры выше 1000 °C, не плавясь и не теряя прочности.

• Оксид алюминия представляет собой безопасную и недорогую альтернативу токсичному оксиду бериллия и дорогостоящим полимерам.

Основные свойства керамических изоляторов из оксида алюминия

Инженеры выбирают промышленные компоненты, исходя из конкретных эксплуатационных требований. Такие производители, как Yixing Shenxing, совершенствуют сырьевые материалы из оксида алюминия для оптимизации диэлектрических, тепловых и структурных параметров для работы в суровых условиях.

Пробой диэлектрика и объемное сопротивление

Алюмокерамика предотвращает нежелательный ток. Высокое объемное сопротивление, превышающее 10.¹⁴ Ω·cm предотвращает токи утечки внутри электронных сборок. Высокая диэлектрическая прочность позволяет электрическим системам выдерживать непрерывное воздействие высоких напряжений без физических повреждений или пробоев.

Теплопроводность и управление тепловыми процессами

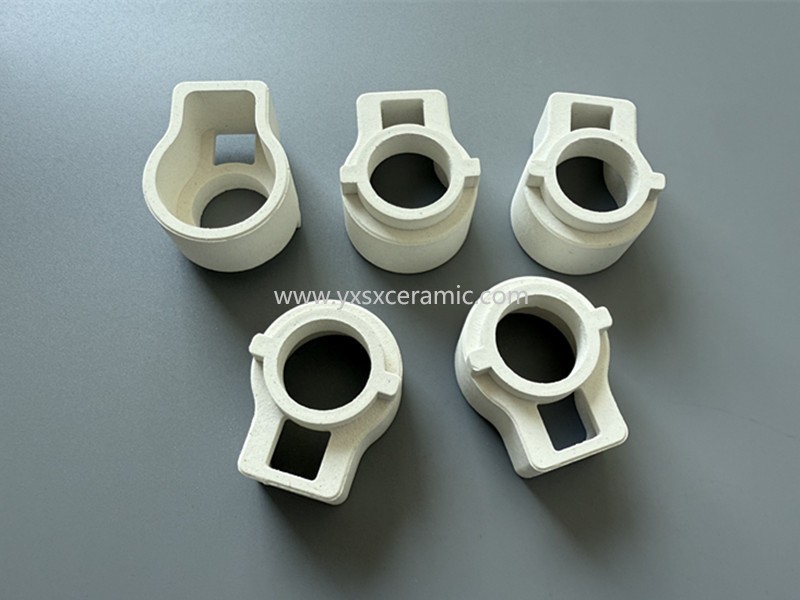

Металлы быстро проводят тепло, но также передают электричество. Алюмокерамический изолятор Этот метод устраняет данный пробел, обеспечивая электрическую изоляцию наряду с рассеиванием тепла.

Примечание: Медь и алюминий проводят тепло лучше, но требуют дополнительных изоляционных слоев. Оксид алюминия напрямую принимает на себя тепловые нагрузки, одновременно изолируя дорожки цепи.

Механическая прочность и термостойкость

Высокоплотный оксид алюминия сопротивляется деформации под воздействием больших конструкционных нагрузок. Плотный оксид алюминия обладает высокими физическими свойствами:

• Прочность на изгиб: ~400 МПа

• Модуль упругости: 380 ГПа

• Коэффициент теплового расширения: 7,5 ppm/°C

• Критический порог термического шока (ΔT)_c): 180–220 °C

Эти механические свойства позволяют прочный керамический изолятор выдерживать термические нагрузки без растрескивания при резких перепадах температуры.

Химическая инертность и высокотемпературная стабильность

Плотное спекание создает беспористую микроструктуру. Эта твердая структура предотвращает проникновение влаги и блокирует коррозионные химические вещества. Прочные атомные связи обеспечивают детали из высокочистого оксида алюминия Повышенная температура плавления, превышающая 2000 °C, обеспечивает структурную стабильность при высоких температурах.

Применение в электронике и полупроводниках

Современные электронные системы обрабатывают большие объемы энергии в компактных корпусах. Разработчики компонентов выбирают передовую керамику, способную выдерживать экстремальные тепловые нагрузки, сохраняя при этом надежную электрическую изоляцию. Подложки из чистого оксида алюминия обеспечивают идеальную основу для современной силовой электроники, оптических устройств и высоконадежных систем.

Силовые полупроводниковые модули и IGBT-транзисторы

Мощные устройства, такие как MOSFET и биполярные транзисторы с изолированным затвором (IGBT), выделяют много тепла при высокочастотном переключении. Стандартные подложки из 96% оксида алюминия предлагают сбалансированное и экономичное решение для схем управления питанием. Высокочистый оксид алюминия (99% или выше) Обеспечивает повышенную электрическую стабильность, снижение уровня загрязнения и более жесткий контроль характеристик для высоконадежных узлов.

Технология прямого медного соединения (DBC) позволяет сплавлять толстые медные листы непосредственно с керамической основой. Прямое соединение обеспечивает прямое приклеивание меди к керамической поверхности без использования промежуточных органических клеев, полностью устраняя проблемы, связанные с сопротивлением тепловому воздействию клея. В этой конструкции оксид алюминия выступает в качестве эффективного керамического изолятора между медными дорожками и металлическими радиаторами. Этот слой выдерживает постоянное напряжение шины постоянного тока в диапазоне от 600 В до более чем 1200 В.

Силовая электроника использует определенные физические параметры для поддержания структурной целостности под нагрузкой:

• Высокая теплопроводность: Плотный 96%-ный оксид алюминия обеспечивает уровень теплопроводности ≥24 Вт/м·К, значительно превосходя по этим показателям стандартные полимерные изоляторы.<5 Вт/м·К).

• Высокая электрическая изоляция: Диэлектрическая прочность превышает 17 кВ/мм при объемном удельном сопротивлении выше 10¹⁴ Ом·см, предотвращающий пробой при высоком напряжении без дополнительных изоляционных прокладок.

• Низкая паразитная емкость: Сниженная емкостная связь минимизирует электромагнитные помехи (ЭМП) во время быстрого переключения питания.

• Снижение теплового напряжения: Керамический материал обладает коэффициентом теплового расширения (КТР), значительно более точным, чем у стандартных металлических пластин, что защищает паяные соединения от механических напряжений.

Толстые слои меди толщиной от 100 до 600 мкм распределяют тепло по поверхности модуля в поперечном направлении. Такое распределение тепла предотвращает локальный тепловой пробой в сильноточных MOSFET-транзисторах. Инженерные группы используют специализированные решения. медно-глиноземные подложки, скрепленные прямым способом от производителей высокоточных компонентов, таких как Yixing Shenxing, для обеспечения долгосрочной надежности в сложных автомобильных и промышленных электроприводах.

Монтажные подложки для светодиодов и драйверы цепей

Массивы светодиодов высокой яркости преобразуют электрический ток в свет, но при этом выделяют интенсивное локальное тепло. Накопление тепла снижает светоотдачу и приводит к тепловому дросселированию. Замена органических печатных плат на подложки из высокочистого оксида алюминия Поддерживает стабильную рабочую температуру в течение непрерывных циклов работы.

Согласование коэффициентов теплового расширения полупроводникового чипа и монтажной платы предотвращает механические отказы соединений. Стандартные полимерные материалы быстро расширяются под воздействием тепла, вызывая микротрещины в паяных соединениях примерно после 1000 термических циклов. Алюмокерамика по коэффициенту теплового расширения очень близка к кремниевым светодиодным кристаллам.

Главный вывод: Подложки из оксида алюминия уменьшают несоответствие коэффициентов теплового расширения кремниевых кристаллов. Такое физическое выравнивание исключает усталость соединений и сохраняет целостность платы после 2000 последовательных циклов термического воздействия.

Обычай керамические печатные платы из оксида алюминия Они выполняют двойную роль в контроллерах коммерческого освещения. Керамическая подложка физически поддерживает компоненты драйвера, одновременно отводя отработанное тепло непосредственно во внешние металлические корпуса.

Герметичная упаковка для микроэлектроники

Чувствительные микроэлектронные схемы требуют полной изоляции от атмосферной влаги, пыли и коррозионно-активных промышленных химикатов, содержащихся в воздухе. Военные радары, аэрокосмическая электроника и глубоководные телекоммуникационные устройства полагаются на герметичная керамическая микроэлектронная упаковка Защитные кожухи для защиты кремниевых кристаллов от воздействия окружающей среды.

Плотное спекание создает прочную керамическую структуру с нулевой пористостью. Стеклокерамические уплотнения и совместно обожженные керамические слои сохраняют вакуумные условия внутри герметичных корпусов. Высокочистый оксид алюминия сохраняет структурную стабильность при изменениях атмосферного давления и устойчив к термической деградации до температуры плавления 2050 °C.

Системы электропитания для медицинского оборудования

Медицинская электроника требует строгих стандартов электробезопасности и абсолютной целостности сигнала. В диагностических устройствах, таких как усилители МРТ, высоковольтные источники питания рентгеновского излучения и хирургические лазерные генераторы, используется керамический изолятор на основе оксида алюминия для обеспечения сверхчистого диэлектрического разделения между силовыми цепями и чувствительной логикой управления.

В клинических условиях блоки питания требуют полной изоляции между высоковольтными силовыми цепями и подключенными к пациенту датчиками. Чистая керамика на основе оксида алюминия обеспечивает высокое объемное сопротивление, не выделяя органических соединений и не оставляя частиц загрязняющих веществ с течением времени. Такие производители, как Yixing Shenxing, поставляют плотные керамические компоненты, гарантирующие безопасную и непрерывную подачу питания в критически важном медицинском оборудовании.

Применение в тяжелой силовой технике

Для тяжелой электротехнической инфраструктуры требуются конструкционные изоляционные материалы, способные выдерживать длительное воздействие высоких напряжений, механических ударов и сильных температур. Промышленные электросети и тяжелая техника используют передовую оксидную керамику для предотвращения катастрофических сбоев в электроснабжении.

Высоковольтные изоляторы и стойки для сетки

Линии электропередачи передают сотни киловольт на огромные расстояния. Трансформаторы и распределительные устройства подстанций требуют надежной изоляции в местах прохождения высоковольтных проводников через заземленные металлические корпуса. Алюмокерамический изолятор предотвращает опасные дуговые пробои, обеспечивая физическое разделение и увеличенные расстояния утечки вдоль своего внешнего ребристого профиля.

Технический анализ: Физические выступы на высоковольтных керамических изоляторах удлиняют поверхностный путь для электрических токов. Такая геометрическая конструкция предотвращает образование проводящих поверхностных дорожек из-за влаги и загрязнений из воздуха.

Оборудование для электросетей также должно выдерживать сильные ветровые нагрузки, обильное обледенение и сейсмические удары. Такие производители, как Yixing Shenxing, выпускают... высоковольтные керамические изоляторы которые обеспечивают высокую механическую прочность на консольные нагрузки. Плотный оксид алюминия сопротивляется механической усталости гораздо лучше, чем органические композитные материалы, что обеспечивает оборудованию подстанции десятилетия бесперебойной работы без технического обслуживания.

Вакуумные прерыватели в автоматических выключателях

Вакуумные выключатели среднего напряжения прерывают сильноточные короткие замыкания за миллисекунды. Центральный вакуумный выключатель содержит электрические контакты внутри герметичной цилиндрической камеры. Конструкторы распределительных устройств выбирают высокочистую глиноземную керамику для этих изоляционных оболочек из-за ее исключительной физической прочности.

Инженеры выбирают оксид алюминия чистотой более 95% вместо традиционных стекломатериалов для корпусов вакуумных прерывателей благодаря ключевым преимуществам в эксплуатационных характеристиках:

• Механическая прочность: Обеспечивает значительно более высокую прочность конструкции и устойчивость к механическим нагрузкам.

• Устойчивость к термическому шоку: Обладает превосходной устойчивостью к экстремальным и резким перепадам температуры во время перерывов в работе.

Высокая плотность вакуумный прерыватель керамические оболочки поддерживать глубокую внутреннюю вакуумную очистку (10)^-5 Па) на протяжении десятилетий эксплуатации. Керамическая оболочка сохраняет высокую диэлектрическую изоляцию, а плазменные дуги гаснут во время операций переключения при высоком напряжении.

Изоляторы катушек для нагревательных элементов

Промышленные печи для термообработки, обжиговые системы и коммерческие нагревательные установки постоянно генерируют высокие температуры. Нагревательные элементы требуют жесткой электрической изоляции от металлических каркасных конструкций для предотвращения коротких замыканий.

Инженеры устанавливают изоляторы из оксида алюминия и керамики внутри этих экстремальных тепловых систем. Эти взаимосвязанные керамические шарики и направляющие катушки надежно удерживают резистивную нагревательную проволоку на месте. Плотный оксид алюминия сохраняет свое высокое объемное сопротивление при температурах, превышающих 1000 °C, где стандартные изоляционные материалы размягчаются, плавятся или проводят электричество.

+-----------------------------------------------------------------+| Промышленный нагревательный узел || || [ Резисторный нагревательный провод ] ---> Продевается через || | || v || [ Алюминиево-керамический изолятор катушки ] || | || v || [ Металлическая рама ] <-- Электрически изолировано |+-----------------------------------------------------------------+

В тяжелом промышленном оборудовании используются эти керамические направляющие, поскольку они устойчивы к химическому окислению и термической деградации в ходе непрерывных циклов высокотемпературного нагрева.

Корпуса свечей зажигания и автомобильные компоненты

Двигатели внутреннего сгорания работают в суровых условиях, сочетая взрывоопасное механическое давление и высоковольтные импульсы. Автомобильные системы зажигания требуют, чтобы корпуса свечей зажигания сохраняли полное диэлектрическое разделение при быстрых температурных циклах.

Оксид алюминия обладает исключительной прочностью на сжатие и жесткостью, что позволяет конструкционным элементам выдерживать высокие механические нагрузки без деформации. Превосходные керамические составы сохраняют высокую диэлектрическую прочность даже в условиях повышенных температур, обеспечивая точное время зажигания и предотвращая пропуски зажигания в двигателе. Современные изоляторы автомобильных свечей зажигания Использование плотных составов оксида алюминия для достижения непрерывной электрической надежности:

• Сохранение диэлектрической прочности: Высокоплотные изоляторы из оксида алюминия устойчивы к экстремальным уровням напряжения, предотвращая пробой, утечку тока и перекрытие во время работы.

• Сопротивление механической нагрузке: Этот материал обладает исключительной прочностью на сжатие, что позволяет изолятору выдерживать высокое механическое давление и напряжение без структурной деформации.

Благодаря использованию специализированных деталей из оксида алюминия от таких поставщиков, как Yixing Shenxing, автомобильные силовые системы поддерживают надежное напряжение зажигания выше 30 кВ в условиях сильных термических и механических нагрузок.

Матрица характеристик и выбора материалов

Выбор диэлектрических материалов требует баланса между электрическими характеристиками, тепловыми пределами, прочностью конструкции и бюджетом проекта. Инженерные группы оценивают компромиссы между материалами, чтобы выбрать оптимальную подложку для конкретных эксплуатационных требований.

Оксид алюминия против стандартных полимеров и FR-4

Стандартные печатные платы FR-4 хорошо работают в маломощных устройствах. Однако мощная электроника требует гораздо большей тепловой эффективности. Полимеры, такие как ПТФЭ и СХЛПЭ, выдерживают умеренные напряжения, но органические материалы деградируют под воздействием постоянного термического напряжения. Алюминиевый керамический изолятор сохраняет полную физическую стабильность при высоких температурах, при которых полимеры выходят из строя.

Развертывание изоляционные подложки из оксида алюминия Предотвращает быструю термическую деградацию в плотных высоковольтных сборках.

Оксид алюминия против высокотемпературного стекла и слюды

Высокотемпературное стекло и природная слюда обеспечивают чистую электрическую изоляцию в простых светильниках. Однако гибкие листы слюды и стеклянные оболочки не обладают высокой механической прочностью. Сильная промышленная вибрация, физические удары и термические циклы легко приводят к растрескиванию хрупких стеклянных конструкций. Плотный оксид алюминия обеспечивает превосходную структурную целостность, позволяя инженерам использовать жесткие конструкции. структурные керамические изоляторы для тяжелой промышленной техники.

Оксид алюминия против нитрида алюминия и оксида бериллия

Сверхвысокие тепловые требования часто заставляют инженеров сравнивать оксид алюминия с такими передовыми керамическими материалами, как нитрид алюминия (AlN) и оксид бериллия (BeO).

Сравнение теплопроводности (Вт/м·К): [Оксид алюминия] ■■ 30 Вт/м·К (самая низкая стоимость) [Нитрид алюминия] ■■■■■■■■■■ 180 Вт/м·К [Оксид бериллия] ■■■■■■■■■■■■■■■ 240-330 Вт/м·К (самая высокая стоимость и токсичность)

Нитрид алюминия (AlN) обеспечивает высокую теплопроводность (180 Вт/м·К) при более высокой цене. Оксид бериллия (BeO) обладает еще более высокой теплопроводностью (240–330 Вт/м·К), но его обработка создает серьезную токсичность. Вдыхание пыли BeO вызывает хронический бериллиоз, что требует дорогостоящей инфраструктуры безопасности для чистых помещений и строгого контроля за соблюдением всех требований.

Следовательно, промышленные производители закупают нетоксичные материалы. высокотеплопроводные керамические детали от таких поставщиков, как Исин ШэньсинОксид алюминия представляет собой безопасное, высокопрочное и экономически эффективное материальное решение для большинства применений в силовой электронике при высоких температурах.

Керамический изолятор на основе оксида алюминия заполняет пробел между высокой диэлектрической изоляцией, теплопроводностью и механической прочностью. Оксид алюминия обеспечивает превосходную экономическую эффективность по сравнению с дорогостоящими альтернативами, такими как нитрид алюминия или оксид бериллия. Такие производители, как Yixing Shenxing, поставляют надежные керамические компоненты для современных энергетических систем.

Инженеры выбирают степени чистоты, исходя из конкретных эксплуатационных требований:

• Стандартные системы электропитания: Выбирать Керамические подложки из 96% оксида алюминия для экономичного отвода тепла в стандартной промышленной силовой электронике.

• Среды с высокой нагрузкой: Указать 99,5% высокочистый оксид алюминия для работы с экстремальными напряжениями и чувствительными микроэлектронными устройствами.

Часто задаваемые вопросы

В чём основное различие между керамикой с содержанием оксида алюминия 96% и 99,5%?

Стандартные подложки чистотой 96% обеспечивают экономичное рассеивание тепла для силовой электроники массового производства. Более высокая чистота Изоляционные диски из 99,5% оксида алюминия Обеспечивают превосходную диэлектрическую прочность на пробой и химическую стойкость для критически важных высоковольтных микроэлектронных устройств. Такие производители, как Yixing Shenxing, поставляют оба типа материалов для удовлетворения точных требований к применению.

Как компоненты из оксида алюминия предотвращают пробой электрической дуги в энергетическом оборудовании?

Алюмокерамика обладает исключительной диэлектрической прочностью, превышающей 12 кВ/мм, и высоким объемным сопротивлением. Разработанные профили на основе сланцевой керамики. высоковольтные алюминиевые изоляторы-стойки Увеличивает расстояние поверхностного проникновения тока. Такая геометрия физически блокирует электрические дуги и предотвращает образование проводящих поверхностных дорожек в наружных электросетях.

Почему инженеры предпочитают использовать подложки из оксида алюминия вместо полимерных материалов?

Полимеры быстро разлагаются при непрерывной работе при температуре выше 150 °C. Напротив, керамическая подложка из оксида алюминия Сохраняет структурную целостность и электрическую изоляцию при температурах выше 1000 °C. Оксид алюминия по своим характеристикам точно соответствует коэффициенту теплового расширения полупроводниковых кристаллов, предотвращая усталость паяных соединений при быстрых термических циклах.

Могут ли изоляционные компоненты из оксида алюминия выдерживать высокие механические нагрузки?

Да. Плотный спеченный оксид алюминия обладает высокой прочностью на изгиб, близкой к 400 МПа, и превосходной прочностью на сжатие. Компания Yixing Shenxing производит... изготовленные на заказ керамические изоляционные прокладки из оксида алюминия которые выдерживают сильные вибрационные удары, механическое сжатие и термические напряжения без деформации или растрескивания конструкции.
