Как современные керамические компоненты предотвращают отказы в экстремальных промышленных жидкостных системах?

В современных процессах химической обработки, транспортировки суспензий и очистки полупроводниковых пластин системы обработки жидкостей давно сталкиваются с ключевой и дорогостоящей инженерной проблемой: двойным воздействием высококоррозионных соединений и взвешенных абразивных частиц высокой твердости. Скорость износа материала традиционной нержавеющей стали 316L или даже Hastelloy часто превышает инженерные ожидания при работе в таких экстремальных условиях. Частые простои не только увеличивают прямые затраты на техническое обслуживание, но и приводят к потере производительности из-за незапланированных остановок, которая зачастую в десятки раз превышает стоимость оборудования.

Для преодоления этого узкого места инженеры, работающие с гидравлическим оборудованием, в больших масштабах внедряют передовую техническую керамику (особенно высокочистый оксид алюминия и диоксид циркония) для замены традиционных металлических изнашиваемых деталей. Достижения в материаловении означают, что эти керамические компоненты перестали быть просто «высокотемпературными изоляторами», а стали ключевыми механическими компонентами для решения проблем трибологических отказов и химической деградации.

Механизмы отказов традиционных дроссельных и инжекционных компонентов в абразивных жидкостях

В системах, использующих впрыск под высоким давлением или количественное дозирование (например, дозирующие насосы или оборудование для очистки под высоким давлением), жидкости испытывают значительные перепады давления и скачки скорости при прохождении через узкие каналы. Эти изменения гидродинамики в значительной степени приводят к кавитации — мгновенному схлопыванию микроскопических пузырьков в жидкости, что вызывает чрезвычайно сильное воздействие микроструи на поверхность компонента.

Когда жидкость содержит абразивные частицы, такие как диатомитовая земля, кварцевый песок или металлические осколки, внутренний диаметр металлических форсунок заметно увеличивается, что напрямую приводит к сбою в управлении потоком в системе и резкому увеличению энергопотребления. В этот момент внедрение Циркониевая керамическая форсунка для насоса В настоящее время наиболее эффективной стратегией снижения рисков является диоксид циркония. Диоксид циркония (обычно стабилизированный иттрием тетрагональный поликристаллический диоксид циркония, Y-TZP) обладает не только чрезвычайно высокой твердостью поверхности, но и уникальным эффектом «упрочнения за счет фазовых превращений». При воздействии микроскопических ударов его кристаллическая структура претерпевает объемное расширение, поглощая тем самым энергию распространения трещин. Это делает его не только износостойким, но и очень устойчивым к хрупкому разрушению при высокочастотных струйных ударах.

Конструкция статических и динамических уплотнений в условиях высокой коррозии

Помимо физического износа, еще одним важным фактором отказа в системах перекачки химических веществ (например, при работе с соляной кислотой с концентрацией более 30%, высокотемпературной серной кислотой или фтористоводородной кислотой) является клапанная система. Традиционные уплотнения из политетрафторэтилена (ПТФЭ) или резины подвержены деформации при низких температурах и давлениях, в то время как металлические клапаны подвержены сильной межкристаллитной коррозии.

При обнаружении внутренней утечки или внешнего подтекания жидкости в системе управления потоком жидкости необходимо выполнить регулярную проверку.промышленный Керамическая клапанная пластина замена Это позволяет полностью восстановить базовый уровень герметичности. Современные керамические клапанные пластины изготавливаются в основном из высокочистого оксида алюминия или карбида кремния (99%). Благодаря высокоточным процессам шлифовки и полировки на станках с ЧПУ шероховатость поверхности (Ra) контактных поверхностей может быть контролирована до уровня ниже 0,1 мкм, что обеспечивает чрезвычайно высокую плоскостность.

При соединении двух сверхплоских керамических клапанных пластин образуется практически идеальное «жесткое уплотнение» на молекулярном уровне, обеспечивающее нулевую утечку без необходимости использования каких-либо эластомерных добавок. Что еще более важно, высокочистая керамика обладает химической инертностью почти ко всем сильным кислотам, сильным основаниям и органическим растворителям, что исключает риск загрязнения, вызванного деградацией материала.

Управление осевыми нагрузками и рисками сухого трения внутри насосов высокого давления

В конструкции многоступенчатых центробежных насосов и насосов с магнитным приводом вращение рабочего колеса неизбежно создает значительную осевую нагрузку. Эта нагрузка обычно поглощается упорными подшипниками или шайбами. В некоторых системах, использующих саму перекачиваемую жидкость для охлаждения и смазки, при возникновении недостатка жидкости или газовой пробки (сухого режима работы) традиционные металлические или пластиковые шайбы плавятся или заклинивают из-за перегрева, вызванного трением, в течение нескольких секунд, что приводит к полному разрушению роторной системы двигателя.

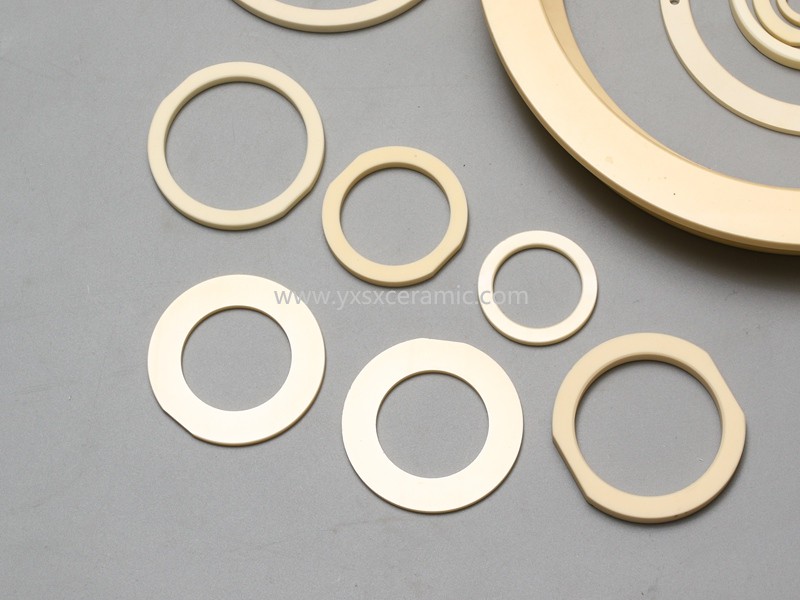

Интеграция Насос с упорной шайбой из оксида алюминия и керамики Компонент, интегрированный в конструкцию ротора, обеспечивает непревзойденные возможности защиты от заедания. Керамика из 99% оксида алюминия обладает чрезвычайно низким коэффициентом сухого трения (намного ниже, чем трение металл-металл даже в несмазанном состоянии) и превосходной стабильностью размеров. Даже при кратковременном высокотемпературном трении керамическая шайба не подвергается деформации вследствие термического расширения или свариванию. Это дает операторам драгоценное время для реагирования на сигналы тревоги о сухом ходе системы, предотвращая катастрофическое повреждение оборудования.

(Примечание: Потери производства рассчитаны исходя из базового среднего показателя по отрасли в 150 долларов в час)

Допуски и рекомендации по механическому проектированию гибридных керамико-металлических узлов

Поскольку механические свойства технической керамики кардинально отличаются от свойств металлов, при модернизации гидравлического оборудования нельзя просто изготовить металлические детали из керамики, используя исходные чертежи для замены. Успешное применение специализированных керамических компонентов требует строгого соблюдения принципов проектирования гибридных сборок:

• Компенсация коэффициента теплового расширения (КТР): Коэффициент теплового расширения керамики обычно составляет лишь от 1/3 до 1/2 от коэффициента теплового расширения стали. В высокотемпературных жидкостях скорость расширения наружного металлического корпуса насоса будет выше, чем у внутренних керамических компонентов. При проектировании конструкций с запрессовкой или посадкой под давлением необходимо предусмотреть достаточные допуски, а также рассмотреть возможность использования гибких уплотнительных колец или высокотемпературных теплопроводящих клеев в качестве амортизирующих слоев.
• Как избежать точечных нагрузок и растягивающих напряжений: Керамика обладает чрезвычайно высокой прочностью на сжатие (более 2000 МПа), но относительно низкой прочностью на растяжение. При проектировании крепежных конструкций для керамических клапанных пластин или шайб необходимо обеспечить равномерное распределение нагрузки по всей плоскости. Категорически запрещается использовать винты с потайной головкой для непосредственного крепления к керамическим деталям; для равномерного сжатия следует использовать фланцевые сальники в сочетании с эластичными прокладками.
• Снятие фасок и обработка кромок: На кромках керамических патрубков и клапанных отверстий, подверженных воздействию высокоскоростной гидроструйной обработки, следует избегать острых прямых углов в 90 градусов. Незначительная фаска (не менее C0.5 или R0.5) может значительно снизить концентрацию напряжений, предотвращая сколы компонентов при воздействии гидравлического удара в трубопроводе.
