Как передовая техническая керамика предотвращает отказы компонентов в экстремальных условиях?

Промышленные системы работают во все более жестких условиях, где стандартные металлы и конструкционные полимеры быстро деградируют. Когда внутренние температуры превышают 1000 °C или когда агрессивные химические жидкости содержат абразивные частицы, традиционные сплавы подвергаются окислению, термической ползучести и быстрому износу. Для увеличения среднего времени безотказной работы (MTBF) и сокращения дорогостоящих простоев инженеры заменяют устаревшие материалы передовой технической керамикой.

В отличие от традиционной керамики на основе глины, передовая техническая керамика представляет собой высокотехнологичные соединения — в основном оксиды, карбиды и нитриды — синтезированные в точно заданных условиях. Анализируя термические, трибологические и механические характеристики этих материалов, мы можем точно понять, как они предотвращают разрушения в условиях высоких нагрузок в промышленных приложениях.

Физика тепловой и электрической изоляции

Во многих промышленных областях требуется материал, который одновременно является теплопроводником и электроизолятором. В высоковольтном оборудовании, датчиках и нагревательных элементах металлы не подходят из-за их электропроводности, в то время как стандартные пластмассы плавятся или разрушаются под воздействием высоких тепловых нагрузок.

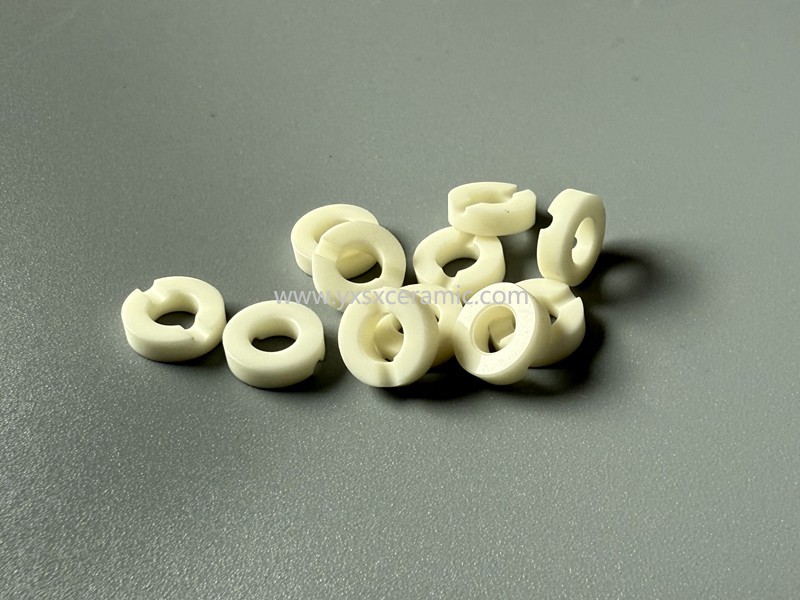

Стандартным инженерным решением этой проблемы является высокочистый оксид алюминия (Al2O3). При указании в качестве Алюмокерамический изоляторЭтот материал обладает огромной диэлектрической прочностью, эффективно предотвращая электрическую дугу даже при повышенных напряжениях и температурах. Атомная структура оксида алюминия характеризуется прочными ионными и ковалентными связями. Эти связи ограничивают движение электронов, что приводит к исключительному электрическому сопротивлению, а жесткая кристаллическая решетка позволяет фононам (колебаниям решетки) эффективно передавать тепло.

Для количественной оценки этого можно рассмотреть различия в свойствах материалов между стандартным электротехническим фарфором, 95%-ным оксидом алюминия и 99%-ным высокочистым оксидом алюминия.

По мере повышения чистоты оксида алюминия с 95% до 99% теплопроводность значительно улучшается, увеличиваясь примерно с 20 Вт/м·К до более чем 30 Вт/м·К. Эти данные демонстрируют, почему высокочистый оксид алюминия используется в качестве подложек в силовой электронике и изоляторов в высокотемпературных печах. Материал успешно отводит тепло от чувствительных компонентов, не создавая риска короткого замыкания.

Снижение трибологического износа в системах управления потоками жидкости

Перекачка жидкостей представляет собой особый набор инженерных задач. Насосы, смесители и системы дозирования часто работают с жидкостями, содержащими твердые частицы (например, песок или металлическую стружку) или высококоррозионные химические вещества (например, кислоты и щелочи). При использовании компонентов из латуни или нержавеющей стали для работы с такими жидкостями они подвергаются быстрому абразивному износу и кавитационному повреждению.

При микроскопическом исследовании поверхность металлического элемента содержит пики и впадины. Когда две металлические поверхности трутся друг о друга под давлением, эти пики свариваются вместе методом холодной сварки, а затем расходятся, вызывая адгезионный износ. Кроме того, твердые частицы, застрявшие между поверхностями, врезаются в металл, вызывая абразивный износ.

Этот механизм износа эффективно нейтрализуется заменой металла на другой. Керамическая клапанная пластинаСовременная керамика обладает твердостью, значительно превышающей твердость обычных твердых частиц-загрязнителей. По шкале Мооса оксид алюминия и карбид кремния занимают 9-е место, чуть ниже алмаза — 10. Стандартный кварцевый песок, наиболее распространенный абразивный загрязнитель в жидкостных системах, занимает 7-е место. Поскольку материал может быть поцарапан только веществом, более твердым, чем он сам, керамическая поверхность остается совершенно невосприимчивой к абразивному воздействию твердых частиц.

Кроме того, техническую керамику можно притирать и полировать до предельной степени плоскостности. Высококачественная керамическая пластина клапана обычно полируется до шероховатости поверхности (Ra) менее 0,2 микрон, а плоскостность измеряется в тонких полосах (обычно в пределах 0,0003 мм). Когда две такие пластины прижимаются друг к другу, они создают герметичное уплотнение. Молекулы самой жидкости действуют как граничная смазка, снижая коэффициент трения почти до нуля.

Рассмотрим приведенное ниже сравнение скорости износа, которое отслеживает потерю материала в ходе стандартного 500 000-циклового испытания в контрольной группе с использованием воды, загрязненной 2%-ным абразивом из диоксида кремния:

Полученные данные указывают на снижение потерь объема материала на три порядка при переходе от нержавеющей стали к оксиду алюминия. Эта исключительная износостойкость гарантирует, что механизмы управления потоками жидкости сохраняют свои заявленные производителем герметичные характеристики в течение миллионов циклов без ухудшения, что исключает необходимость использования резиновых эластомеров или частого технического обслуживания.

Преодоление хрупкости с помощью трансформационного укрепления.

Если у технической керамики и есть известный недостаток, то это её присущая хрупкость. Хотя такие материалы, как оксид алюминия, обладают исключительной твердостью и прочностью на сжатие, у них относительно низкая трещиностойкость (K1c). В условиях внезапных ударов, сильных механических воздействий или высоких изгибающих моментов стандартная керамика может подвергаться катастрофическому хрупкому разрушению.

Для работы в условиях, где требуются как исключительная твердость, так и высокая ударопрочность, материаловеды используют диоксид циркония (ZrO2). Чистый диоксид циркония при охлаждении подвергается значительному объемному расширению, что приводит к его растрескиванию. Однако, добавляя стабилизаторы, такие как оксид иттрия (Y2O3), в количестве примерно 3 мол.%, инженеры создают стабилизированный оксидом иттрия тетрагональный поликристаллический диоксид циркония (Y-TZP).

В Y-TZP наблюдается явление, известное как «упрочнение за счет фазовых превращений». Когда микротрещина начинает распространяться по материалу, Керамическая деталь из диоксида цирконияВ результате концентрации напряжения на вершине трещины происходит локализованное фазовое превращение. Кристаллическая структура диоксида циркония изменяется от тетрагональной фазы к моноклинной.

Этот фазовый переход сопровождается объемным расширением примерно на 3–4%. Расширение создает локальное сжимающее напряжение вокруг вершины распространяющейся трещины, эффективно «зажимая» ее и останавливая ее продвижение. Этот динамический механизм придает диоксиду циркония трещиностойкость и прочность на растяжение, аналогичные стали, за что он получил прозвище «керамическая сталь».

Мы можем оценить механические пределы прочности диоксида циркония, сравнив его напрямую со стандартным оксидом алюминия:

В таблице показаны конкретные компромиссы, которые инженеры должны учитывать. Хотя керамическая деталь из диоксида циркония обладает почти втрое большей прочностью на изгиб и вдвое большей трещиностойкостью, чем деталь из оксида алюминия, она жертвует некоторыми характеристиками при высоких температурах и абсолютной твердостью.

Диоксид циркония широко используется в компонентах, подвергающихся сильным механическим нагрузкам, а не чисто термическим. Примерами являются плунжеры насосов для глубоких скважин, штампы для волочения проволоки, инструменты для формовки металла и специализированные подшипники. В этих областях применения материал поглощает ударные и сдвиговые силы, которые легко разрушили бы стандартную оксидную керамику, при этом обеспечивая износостойкость, значительно превосходящую износостойкость закаленных инструментальных сталей.

Выбор правильного современного материала требует точного анализа условий эксплуатации. Если основной причиной отказа является электрическое трение при высоких температурах, то математически обоснованным выбором будет высокочистый оксид алюминия. Если система выходит из строя из-за абразивного трения жидкости, то сильно отполированные оксидные или карбидные компоненты стабилизируют скорость износа. Когда сильные механические удары угрожают разрушением жестких компонентов, фазоизменяющийся диоксид циркония обеспечивает необходимую прочность. Сопоставление этих измеренных свойств материала с конкретными факторами воздействия окружающей среды позволяет инженерным группам разрабатывать постоянные решения, а не временные исправления.
