Силовая электроника следующего поколения: важнейшая роль керамического изолятора из оксида алюминия и керамического клеммного блока.

Быстрый переход к архитектурам 800 В и 1200 В в силовых установках электромобилей и системах хранения энергии в масштабах энергосистемы вывел традиционные упаковочные материалы за пределы их физических возможностей. Инженеры, работающие с широкозонными полупроводниками на основе карбида кремния (SiC) и нитрида галлия (GaN), постоянно сталкиваются с критическим узким местом: окружающие пассивные компоненты и несущие элементы быстро деградируют под воздействием огромных тепловых и электрических нагрузок, создаваемых этими новыми микросхемами.

При рабочих температурах перехода, регулярно превышающих 175°C, стандартные печатные платы FR-4, эпоксидные компаунды и конструкционные пластмассы начинают подвергаться карбонизации, что приводит к катастрофическим коротким замыканиям и тепловому разгону. Для решения этой проблемы необходим фундаментальный переход от органических полимеров к неорганической конструкционной керамике.

Термоэлектрический парадокс в упаковке высокой плотности

Разработка мощных инверторов требует решения двух принципиально противоположных физических задач: система должна быстро отводить тепло от полупроводникового кристалла, одновременно обеспечивая абсолютную электрическую изоляцию для предотвращения высоковольтных дуговых разрядов. Большинство материалов, хорошо проводящих тепло (например, медь или алюминий), также являются отличными проводниками электричества. И наоборот, отличные электрические изоляторы (например, ПТФЭ или эпоксидная смола) действуют как теплоизоляционные материалы, удерживая тепло и разрушая устройство.

Техническая керамика заполняет этот пробел. Для количественной оценки этого преимущества необходимо оценить теплопроводность в зависимости от диэлектрической прочности различных упаковочных подложек в рабочих условиях.

Таблица 1: Показатели характеристик материала подложки при 200 °C

Как показывают данные, хотя полимеры обладают высокой диэлектрической прочностью при комнатной температуре, их теплопроводность практически отсутствует. Когда инженеры интегрируют Алюмокерамический изолятор Между выделяющим тепло SiC MOSFET и алюминиевым шасси с жидкостным охлаждением создается тепловой канал, который примерно в 100 раз эффективнее стандартной полимерной контактной площадки, при этом надежно блокируя до 15 000 вольт на миллиметр толщины.

Устранение отслеживания дуг на узлах соединения

Надежность внутренних компонентов напрямую зависит от надежности их внешних соединений. В промышленных приводах мощностью в несколько мегаватт или станциях быстрой зарядки постоянного тока силовые кабели передают сотни ампер. Места соединения этих толстых кабелей с внутренними шинами очень подвержены микровибрациям и термическим циклам.

Со временем это механическое движение приводит к снижению крутящего момента крепежных болтов, увеличивая контактное сопротивление. Повышенное сопротивление генерирует локальный нагрев, часто доводя температуру узла соединения значительно выше 200°C. Если используется стандартная клеммная колодка из полиамида или фенола, этот длительный нагрев вызывает выделение газов из полимера и карбонизацию поверхности. Как только на поверхности пластика образуется микроскопическая углеродная дорожка, высоковольтный электрический ток обходит воздушный зазор, что приводит к разрушительному дуговому разряду.

Модернизация инфраструктуры распределения электроэнергии для использования выделенного канала. Керамический клеммный блокПолностью исключает этот вид отказа. Изготовленные из плотно спеченного стеатита или высокочистого оксида алюминия, эти компоненты не содержат органических соединений. Они не карбонизируются, не выделяют газов, и их диэлектрические свойства остаются полностью стабильными, даже если металлические проводники, которые они удерживают, раскаляются докрасна из-за перегрузки по току. Кроме того, их исключительная прочность на сжатие позволяет специалистам по сборке прикладывать значительно больший крутящий момент к крепежным элементам, снижая первоначальный риск образования соединений с высоким сопротивлением.

Управление термомеханической усталостью (несоответствие коэффициента теплового расширения)

Помимо серьезных тепловых отказов, более коварным врагом в силовой электронике является термомеханическая усталость. При включении устройство нагревается и расширяется; при выключении — охлаждается и сжимается. Если материалы, соединенные между собой, имеют значительно различающиеся коэффициенты расширения, огромные силы сдвига разрывают паяные соединения и проволочные контакты.

Рассмотрим кремниевый кристалл, установленный на медной подложке. Коэффициент теплового расширения (КТР) кремния составляет примерно 2,6 ppm/°C, тогда как медь расширяется на 16,5 ppm/°C. Прямое соединение приводит к быстрому расслоению.

Генерация относительного касательного напряжения за 10 000 термических циклов (от -40°C до +150°C):

• Интерфейс кремний-медь: 100% (Базовый уровень - высокий процент отказов)

• Кремниевый электрод к органической подложке (FR4): 85% (умеренный и высокий процент отказов)

• Граница раздела кремний-оксид алюминия в керамике: 22% (низкий процент отказов)

• Граница раздела кремний-нитрид алюминия: 8% (незначительный процент отказов)

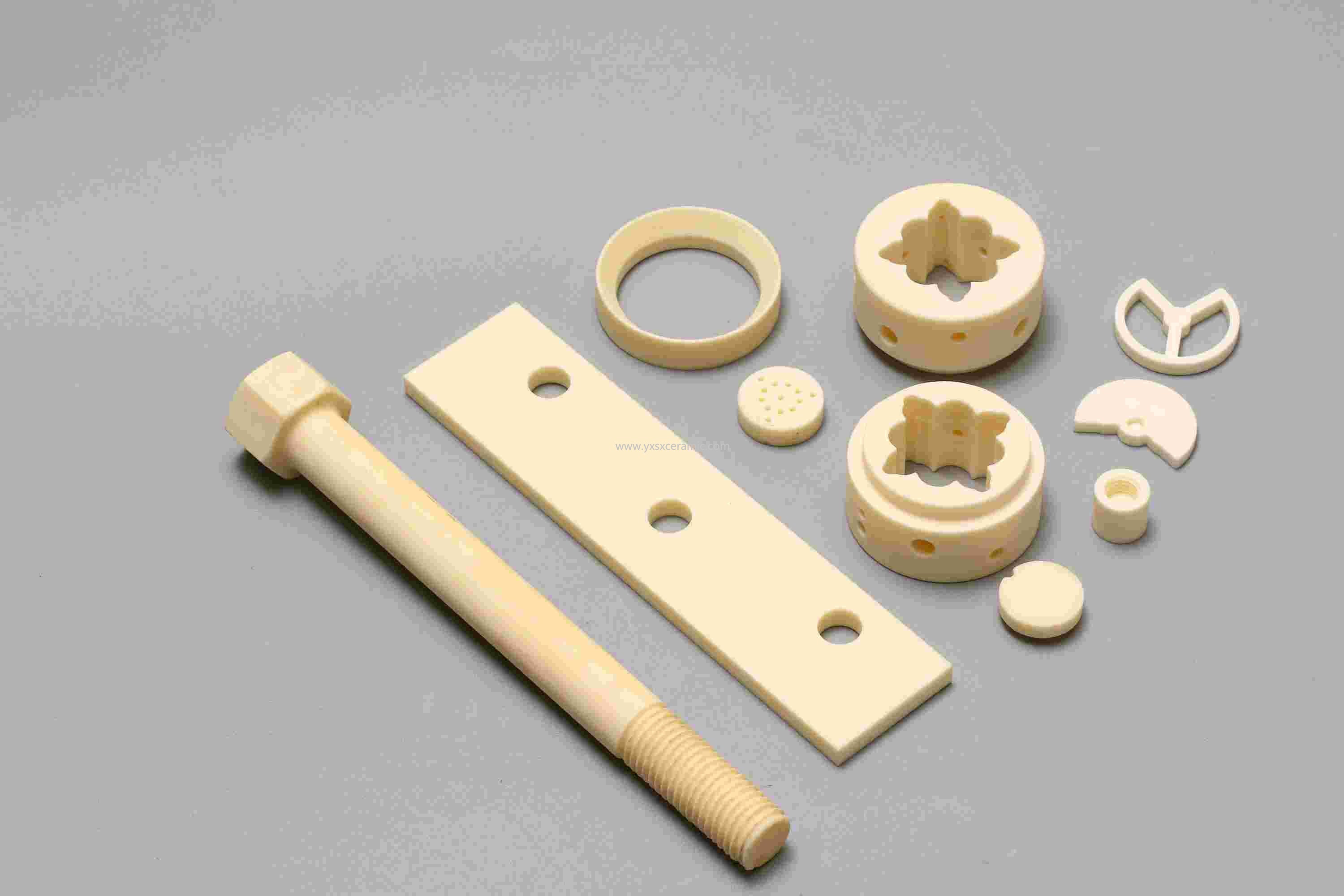

Используя промежуточный механизм Деталь из оксида алюминия и керамики—В частности, используя керамическую подложку, полученную методом прямой медной сварки (DBC) или активной металлической пайки (AMB), инженеры создают жизненно важный механический буфер. Керамика действует как жесткая, термостабильная основа. Ее коэффициент теплового расширения 7,4 ppm/°C комфортно располагается между полупроводниковым кристаллом и металлическим радиатором, поглощая изменения размеров и защищая хрупкие слои припоя от разрушения в течение требуемого 15-летнего срока службы автомобиля.

Правила проектирования конструкций для интеграции керамики.

Переход к керамическим решениям требует дисциплины в механическом проектировании. В отличие от металлов, которые деформируются пластически перед разрушением, или полимеров, которые изгибаются, керамика абсолютно жесткая. Она обладает невероятно высокой прочностью на сжатие (часто превышающей 2000 МПа), но относительно низкой прочностью на растяжение.

При проектировании нестандартных керамических креплений, изоляторов или корпусных компонентов инженерам необходимо избегать острых внутренних углов, которые действуют как концентраторы напряжений. Типичная металлическая деталь, изготовленная на станке с ЧПУ, может иметь острые внутренние радиусы в 90 градусов; передача этого точного CAD-файла производителю керамики приведет к тому, что детали разрушатся в процессе спекания или выйдут из строя под воздействием вибрации во время эксплуатации.

Все внутренние углы должны быть спроектированы с большими радиусами (минимум R1,0 мм). Кроме того, следует избегать точечной нагрузки. При зажиме керамического компонента в металлическом корпусе между твердой керамикой и металлическими крепежными элементами следует размещать податливые интерфейсы, такие как тонкие графитовые фольги или мягкие металлические прокладки (например, из индия или отожженной меди), чтобы равномерно распределить сжимающую нагрузку по поверхности.

Динамика затрат и проектирование жизненного цикла

Основное сопротивление внедрению конструкционной керамики в электротехнике связано с предполагаемым увеличением себестоимости изделия. Точно отшлифованная керамическая изоляционная пластина может стоить в пять-десять раз дороже, чем аналогичная пластина, изготовленная методом литья под давлением из пластика.

Однако оценка выбора материалов исключительно с точки зрения первоначальной стоимости спецификации материалов игнорирует реалии гарантийных претензий и операций по техническому обслуживанию на местах. В морских ветротурбинах или аэрокосмической отрасли стоимость замены одного сгоревшего полимерного изолятора астрономически высока, учитывая затраты на специализированную рабочую силу, транспортные расходы и время простоя системы. Замена органических материалов неорганической керамикой меняет инженерную стратегию: вместо планирования неизбежной деградации она переходит к проектированию с учетом абсолютного физического срока службы окружающего металла и кремния.

В точном машиностроении необходимо учитывать, что высоковольтные и высокотемпературные среды активно разрушают органическую химию. Использование материалов, фундаментальная атомная структура которых остается инертной независимо от приложенной тепловой или электрической нагрузки, является наиболее надежным методом стабилизации высоковольтной инфраструктуры.
